3D 스캐너
ZEISST-SCAN Hawk2
T-SCAN Hawk 2차세대 레이저 스캐너
측정기 분야의 선두 업체인 ZEISS의 핸드 헬드 스캐너
최고의 정확도와 사용 편의성을 바탕으로 원하는 어떠한 장소, 어떠한 제품이든 정확한 데이터 획득을 가능하게 합니다.
T-SCAN Hawk 2의 신뢰할 수 있는 데이터는 제품의 개발이나 품질 관리, 유지보수 및 역설계등 다양한 분야에서 효과적으로 사용됩니다.
Made in Germany. Made by ZEISS
T-SCAN Hawk 2 제품 특징
1 정확성
- 타겟 방식의 레이저 스캐너인 T-SCAN Hawk 2는
인증받은 정확도로 사용자의 숙련도와 상관없이
높은 정확도와 반복성을 제공합니다.
2 넓은 스캔 영역
- T-SCAN Hawk 2의 넓은 스캔 영역은 보다 빠르게 스캔 작업을 마무리 하며, 정렬을 위한 타겟의 간격이 경쟁제품 대비 넓어
타겟을 붙이는 등 스캔외에 불필요한 시간을 줄일 수 있습니다.
3 포토그래메트리 기본 제공
- Photogrammetry 시스템은 중∙대형 제품의 스캔 정확도를 높이기 위해 필요한 도구입니다.
T-SCAN Hawk 2에는 Photogrammetry 시스템이 내장(옵션)되어 있어 별도의 카메라 시스템을 가지고 이동할 필요가 없습니다.
4 다양한 스캔 모드
- High-Speed & Detailed & Deep Pockets 모드를 지원하여 완벽한 제품 스캔을 가능하게 합니다.
5 휴대성
- 1kg 미만의 경량 무게와 하나의 휴대용 보관 케이스에
액세사리를 포함해 모두 들어가는 컴팩트한 디자인은
사용자의 현장 이동성을 극대화 합니다.
6 신속함
- GOM Inspect에서 구동되는 T-SCAN Hawk 2는 스캔이 완료되면 별도의 데이터 이동 또는 저장없이 품질검사 프로세스를 연속적으로 진행할 수 있습니다.
소개 동영상
적용 분야

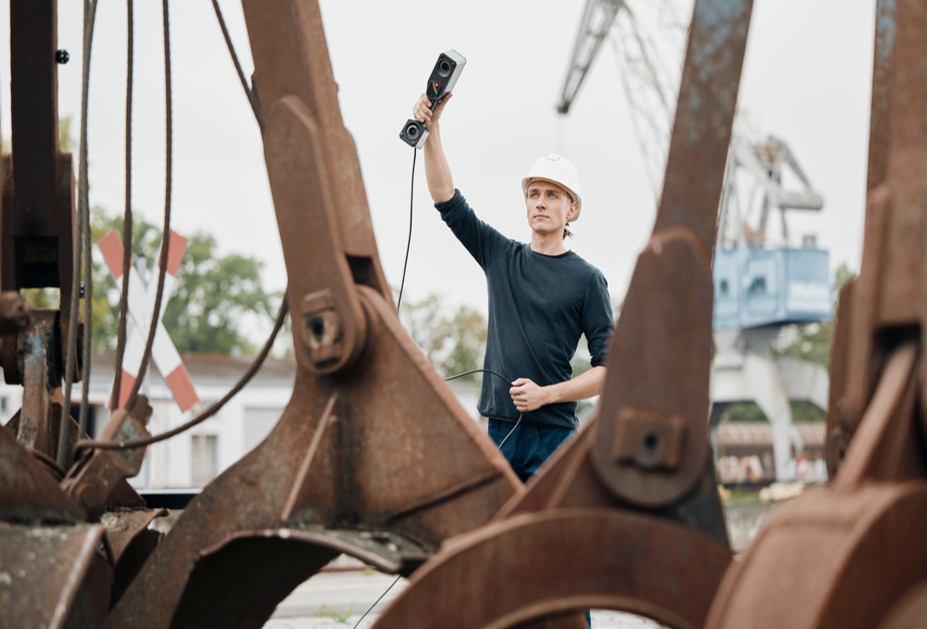

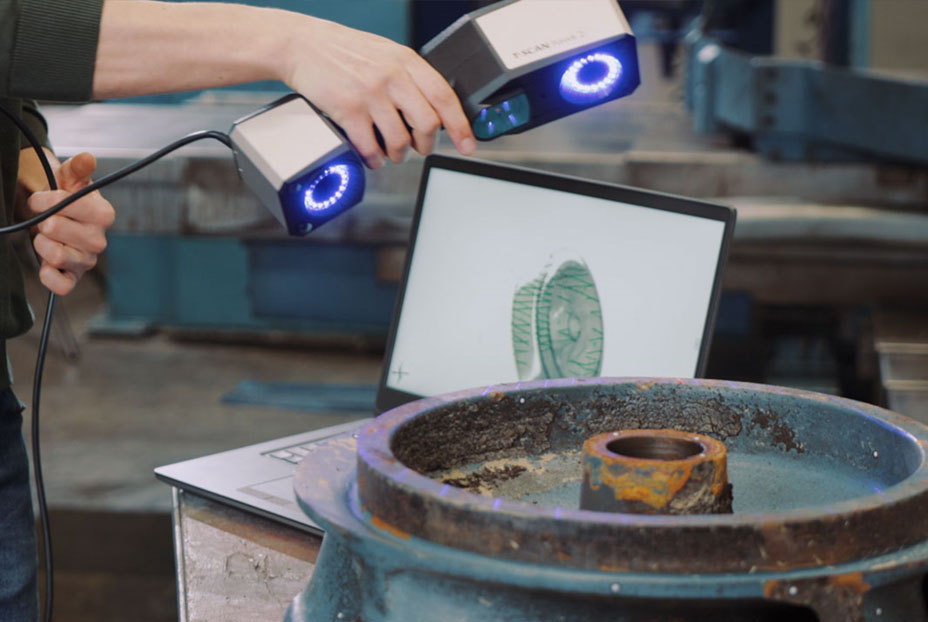

유지보수
- 덴트, 부식 및 손상에 대한 3D 검사
- 유지보수 부품의 CAD 제작
- 단종 부품에 대한 맞춤 실물 제작
- 마모 모니터링

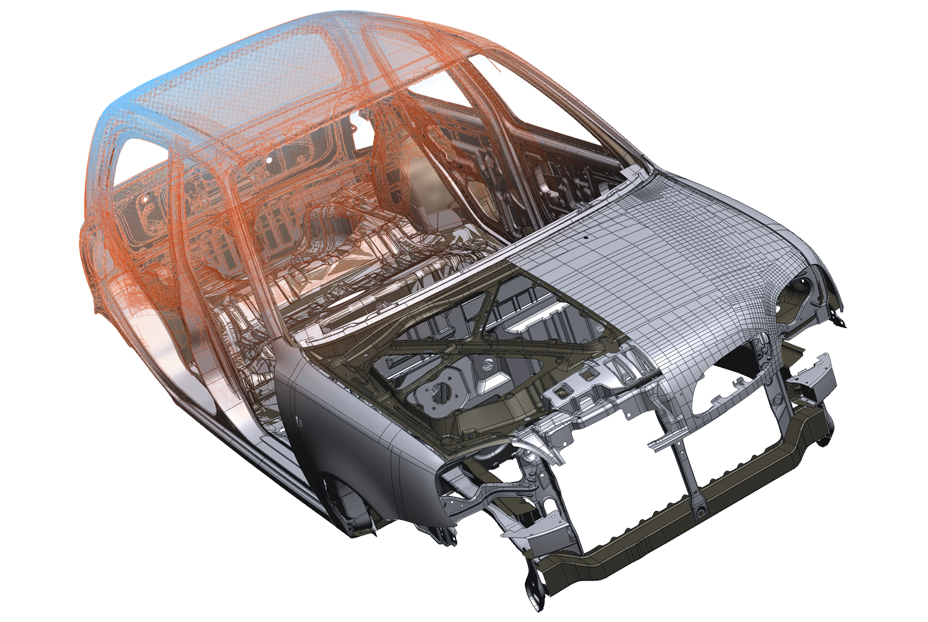

역공학

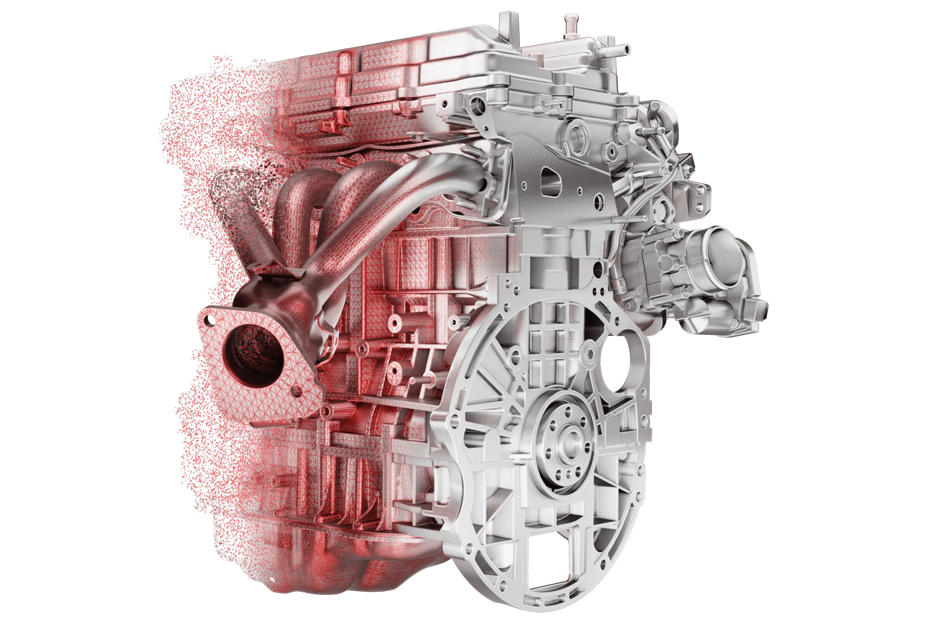

- 3D SCAN to CAD
- 금형 수정, 보완 등
- 문화재 복원 및 디지털 데이터 보관
- 경쟁업체 제품 분석
가상 시뮬레이션
- 전산 유체 역학(CFD)

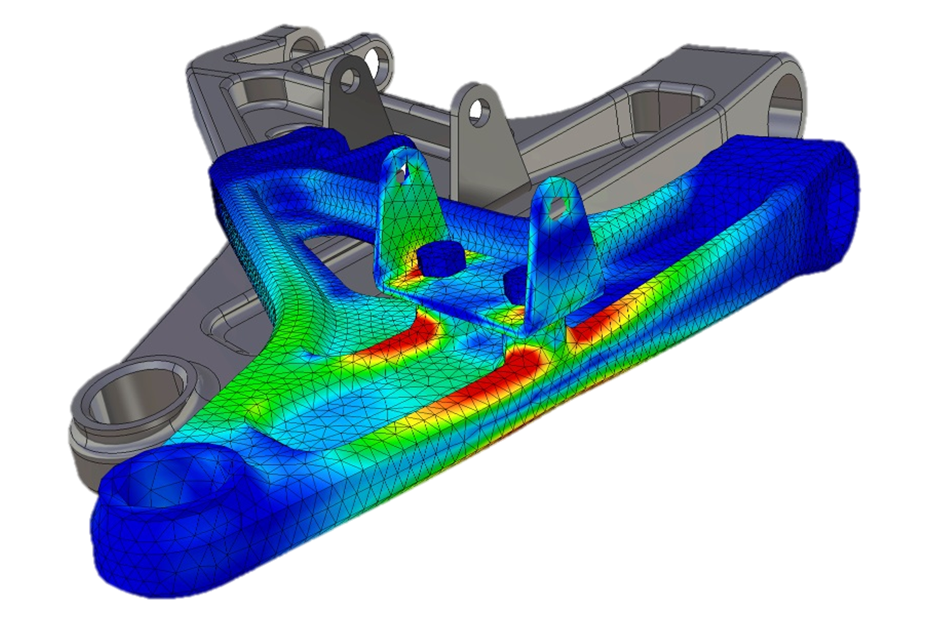

- 유한 요소 해석(FEA)
- 제품 최적화(Optimization)
- 멀티 바디 역학(MBD)
디자인
- 복잡한 형상과 물리적 개체에 대한 디지털화
- 디자인 수정
- 인테리어 디자인
- 컨셉 설계

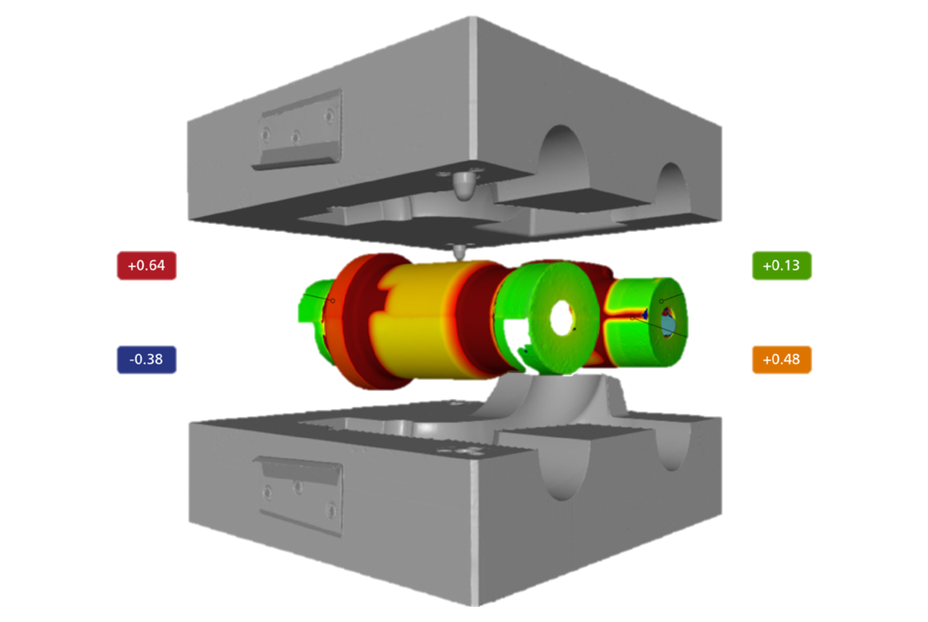

품질관리
- 다양한 방법을 통해 제품을 검사 및 분석
- 테스트 전/후 비교
- 가상 조립을 통한 부품간 조립성 검사
- 제품 불량원인 분석
다양한 산업군
- 자동차, 철도, 우주항공 및 조선
- 중공업, 발전소, 석유 및 가스산업
- 금형 및 기타 기계제조
- 농업, 임업 및 광업
제품 구성
1 기본 구성
- T-SCAN Hawk 2
- Calibration Panel
- Hyperscale
- Toolbox
- Power Delivery Hub
- Reference Points
2 추가 구성

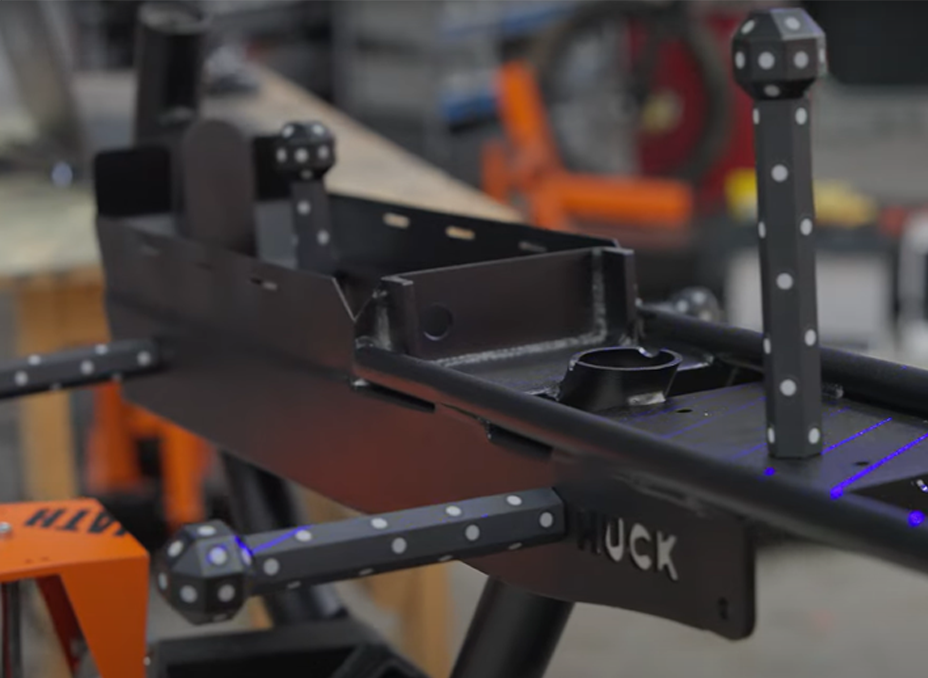

- Magnetic Reference Pillar set
제품 사양
| 정확도 | 0.020mm + 0.015 mm/m(1) |
| 해상도 | 0.050mm |
| 스캔 영역 | Up to 600 x 550mm |
| 스캔 모드 | High-speed, Detailed, Deep pockets |
| 포토그래메트리 | 기본 포함(Satellite Mode), Coded Marker 불필요 |
| 교정용 스케일바 | 인증 (DAkkS/ILAC)(2) |
| 소프트웨어 | ZEISS Quality Suite / GOM Inspect |
| 레이저 등급 | Class 2(시력 보호) |
| 연결 방식 | USB C |
| 작동 온도 | 5°C ~ 40°C (non-condensing) |
| 케이블 길이 | 10m (ultra-light) |
| 무게 | < 1kg |
| 전원 | 100-240V, 50-60Hz |
( 1 ) ISO 10360 공인 인증
( 2 ) DIN EN ISO/IEC17025:2018 에 따른 D-K-21312-01-00
