ZEISSATOS Q

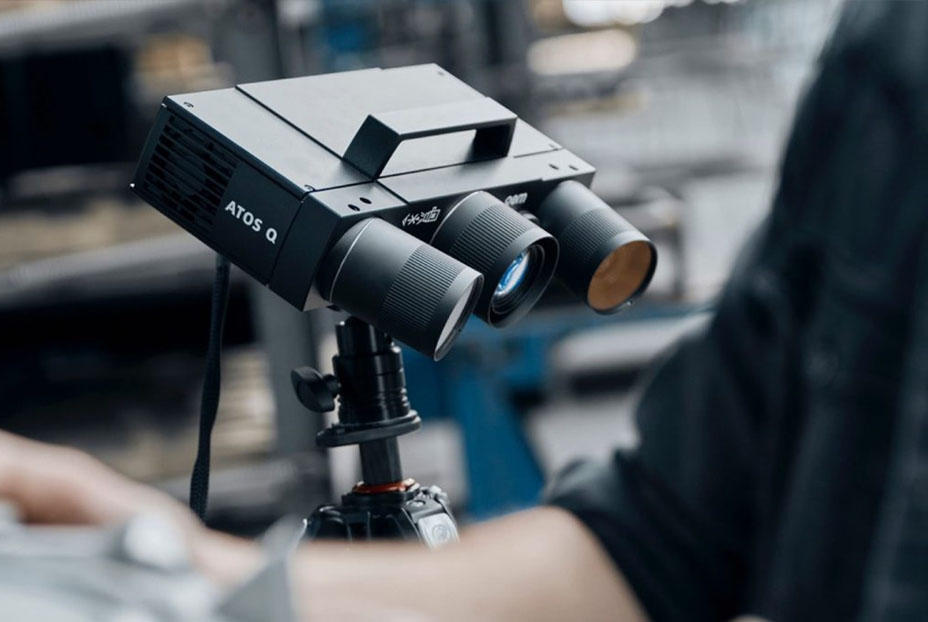

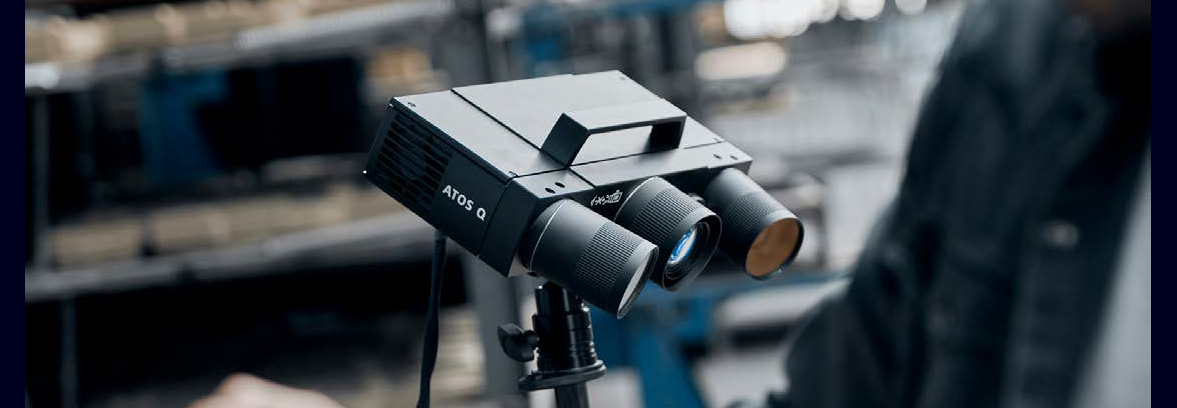

ATOS Q고성능 광학식 3D 스캐너
다양한 크기의 제품 스캔을 위한, ATOS Q
ZEISS의 광학식 3D 스캐너인 ATOS Q는 전 세계적으로 가장 많이 판매되고 있는 제품중 하나입니다.
1회 스캔으로 800만 포인트 또는 최대 1,200만 포인트를 획득할 수 있으며, 스캔 대상의 크기에 따라 유연하게 스캔 영역을 선택할 수 있습니다.
ATOS Q 제품 특징

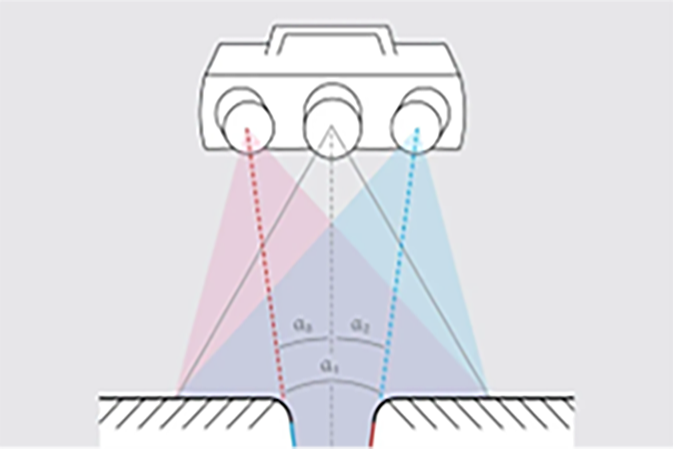

1 정확성
- 독일의 광학 기술을 담은 ATOS Q는
작업자에게 신뢰할 수 있는 데이터를 제공합니다.

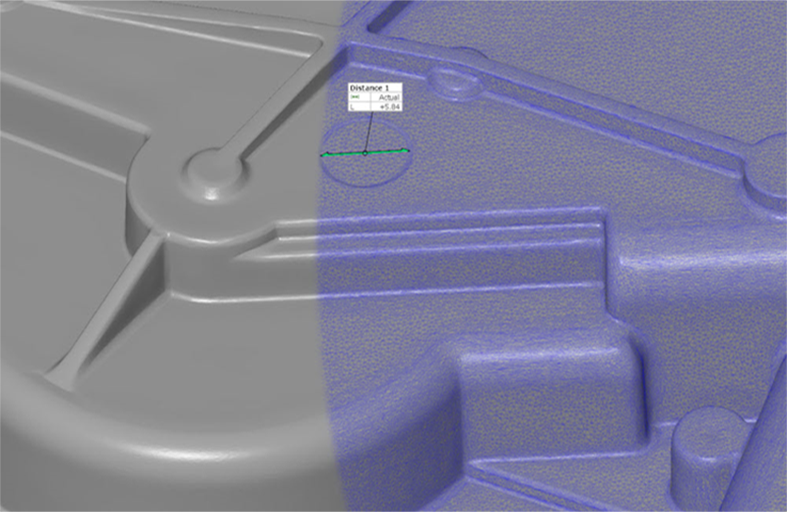

2 해상도
- 최대 0.03mm의 포인트 간격의 데이터를 획득할 수 있으며,
10mm 이하의 작은 제품도 스캔이 가능합니다.
3 다양한 스캔 영역
- 스캐너 본체의 렌즈를 교환하여 1회 스캔 영역을
100 x 70mm ~ 500 x 370mm 까지 변경할 수 있습니다.
작은 제품은 세밀하게, 큰 제품은 빠르게 스캔이 가능합니다.

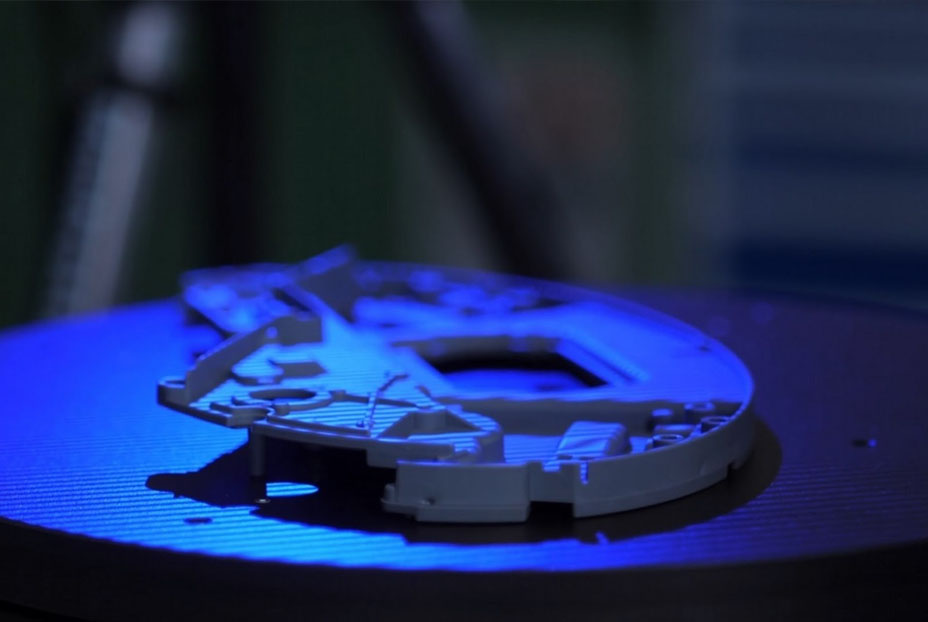

4 편의성

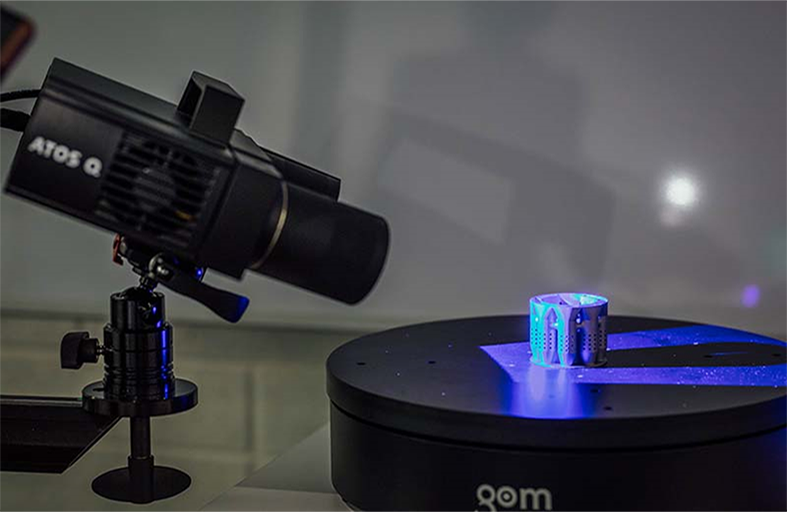

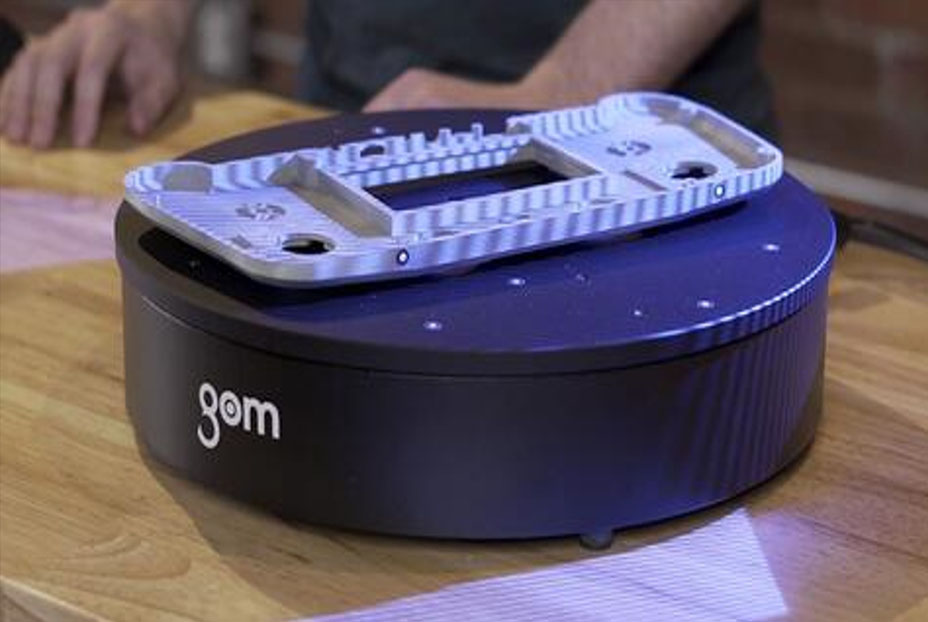

- 추가 옵션으로 제공되는 턴테이블을 함께 사용하면,
작업자의 클릭 한번으로 스캐너가 바라보는 방향의 360도 데이터를 빠른 시간안에 자동으로 획득합니다.

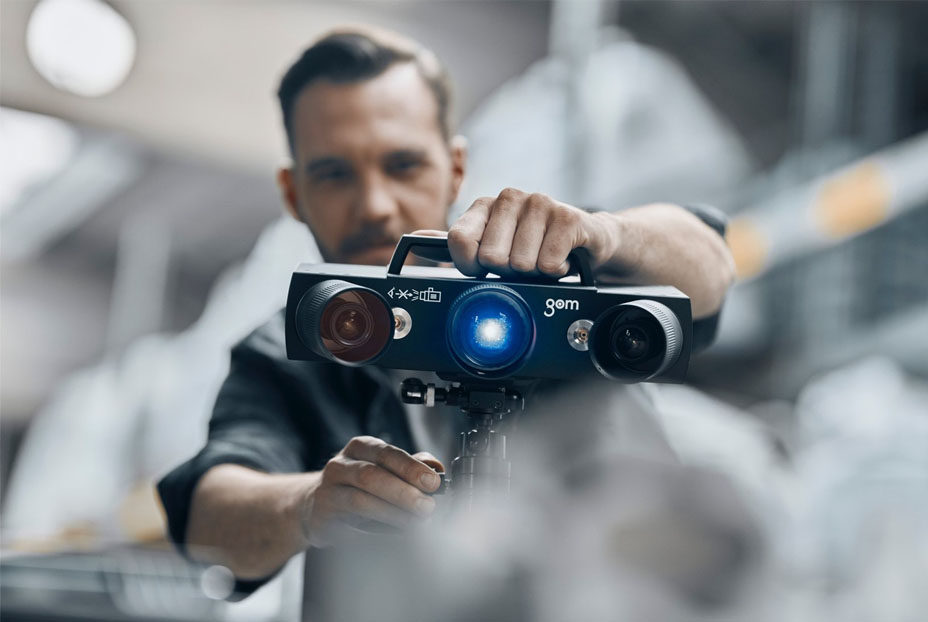

5 경량화

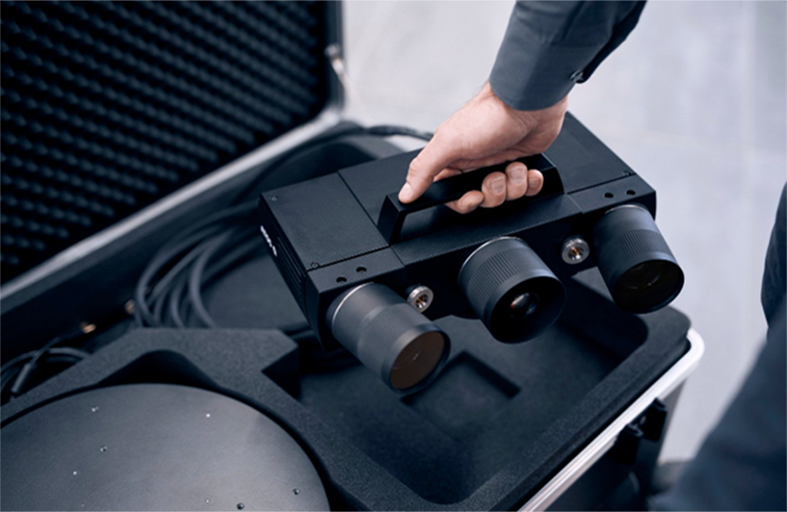

- 4kg에 불과한 무게와 컴팩트한 디자인은
스캐너를 거치하는 삼각대의 경량화에도 도움을 줍니다.
삼각대의 경량화는 중형 이상의 제품을 스캔하거나

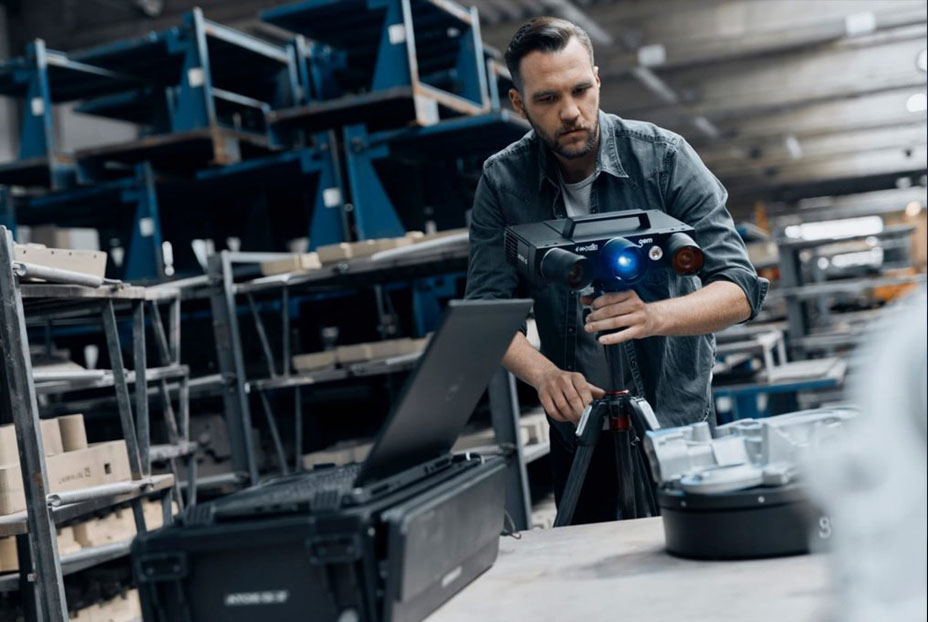

스캐너를 현장으로 이동하는데 있어 사용자의 피로감을 줄여줍니다.

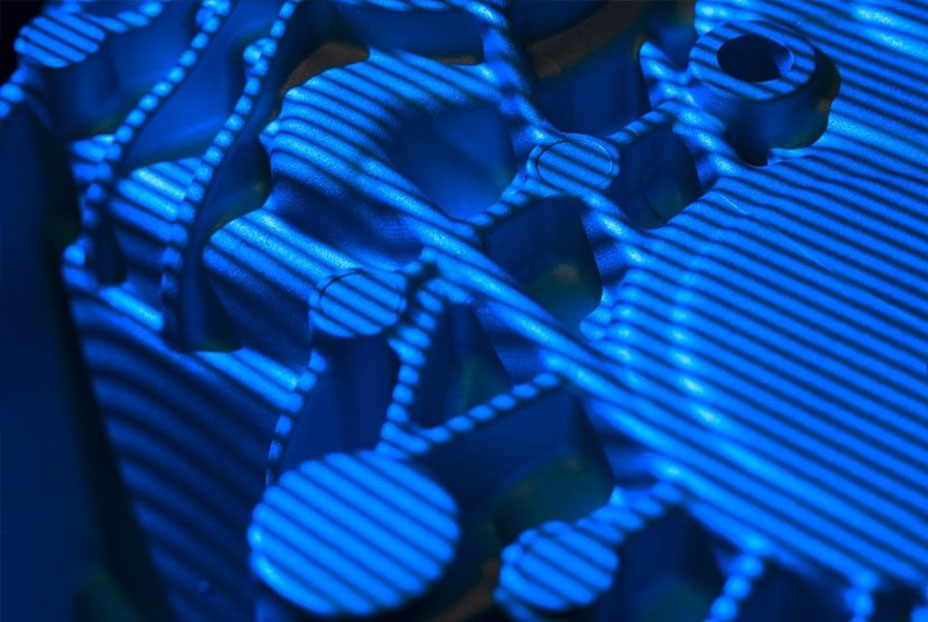

6 광원

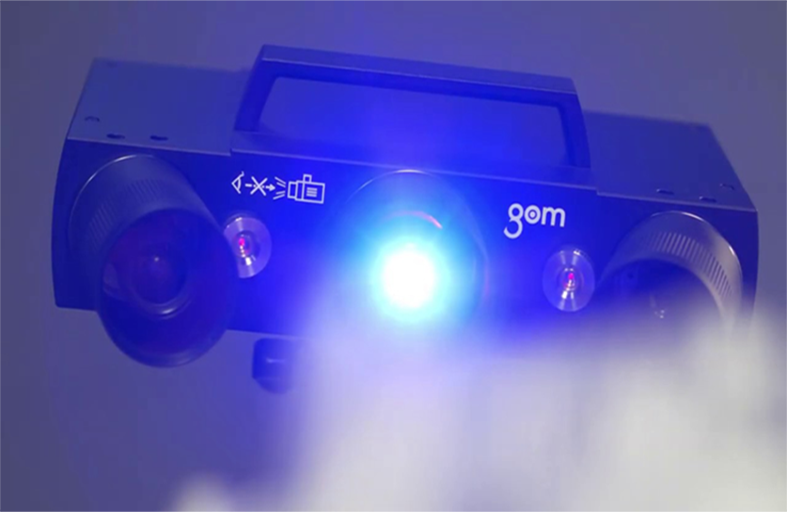

- High-Speed Blue Light 기술이 적용된 ATOS Q는
주변 밝기에 덜 민감하며, 1초 이내에 1회 스캔을 진행합니다.
소개 동영상
적용 분야
유지보수
- 덴트, 부식 및 손상에 대한 3D 검사
- 유지보수 부품의 CAD 제작
- 단종 부품에 대한 맞춤 실물 제작
- 마모 모니터링
역공학
- 3D SCAN to CAD
- 금형 수정, 보완 등
- 문화재 복원 및 디지털 데이터 보관
- 경쟁업체 제품 분석
가상 시뮬레이션
- 전산 유체 역학(CFD)
- 유한 요소 해석(FEA)
- 제품 최적화(Optimization)
- 멀티 바디 역학(MBD)
디자인
- 복잡한 형상과 물리적 개체에 대한 디지털화
- 디자인 수정
- 인테리어 디자인
- 컨셉 설계
품질관리
- 다양한 방법을 통해 제품을 검사 및 분석
- 테스트 전/후 비교
- 가상 조립을 통한 부품간 조립성 검사
- 제품 불량원인 분석
다양한 산업군
- 자동차, 철도, 우주항공 및 조선
- 중공업, 발전소, 석유 및 가스산업
- 금형 및 기타 기계제조
- 농업, 임업 및 광업
제품 사양
| ATOS Q 8M | ATOS Q 12M | |
| 광원 | Bule LED | |
| 해상도 | 8,000,000 포인트 | 12,000,000 포인트 |
| 스캔 영역 | 100 x 70mm ~ 500 x 370mm | |
| 세부 스캔 영역 | 100, 170, 270, 350, 500 | |
| 포인트 간격 | 0.04 ~ 0.15mm | 0.03 ~ 0.12mm |
| 제품간 적정거리 | 490mm | |
| 케이블 길이 | 10m | |
| 외형 | 340 x 240 x 83mm | |
| 무게 | 4kg | |
| 품질 보증 | 1년 | |
