GOM Scan 1합리적인 고성능 3D 스캐너
합리적인 가격의 고성능 3D 스캐너, GOM Scan 1
스캔 대상이 비교적 다양하지 않고, 고해상도 데이터가 필요하다면 GOM Scan 1이 적합합니다.
렌즈 고정형의 GOM Scan 1은 1회 스캔으로 600만 포인트를 획득합니다
GOM Scan 1 제품 특징
1 강력함
- GOM Scan 1은 엔트리 모델임에도 불구하고,

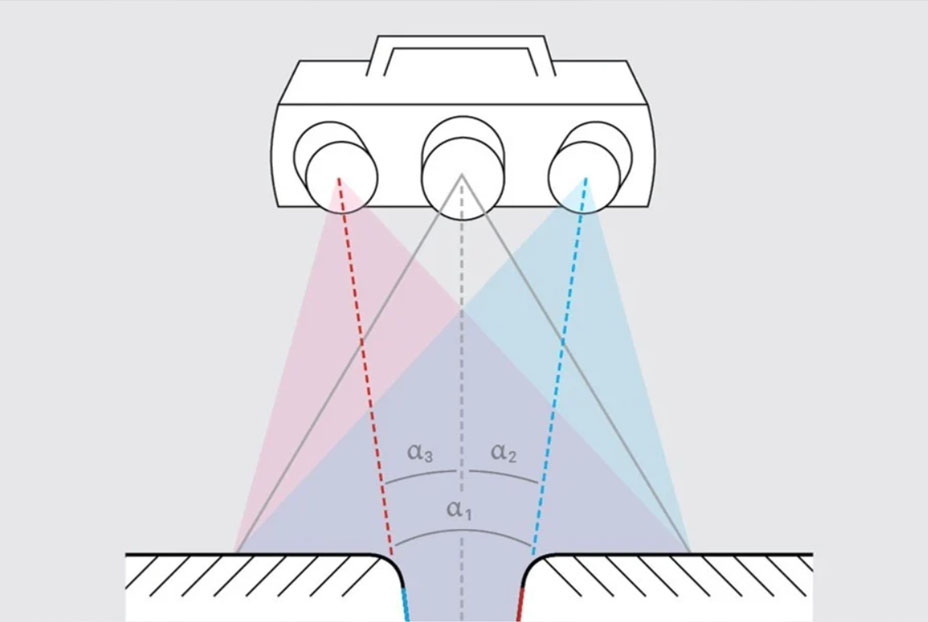

GOM의 Blue Light 기술과 Stereo Camera 원리를 포함하여
강력한 스캐닝 성능을 제공합니다.
2 해상도

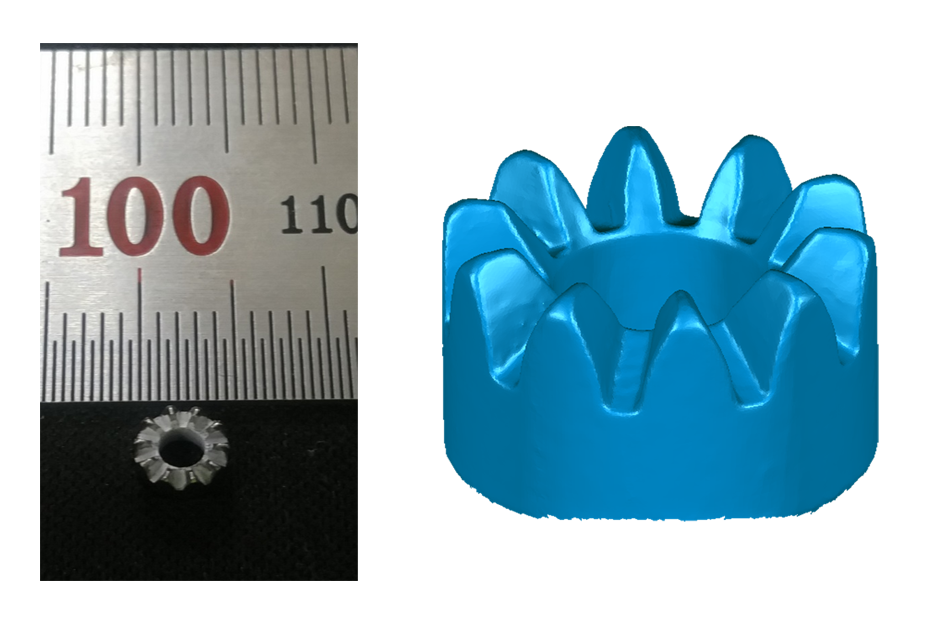

- 1회 6,000,000포인트,
최대 0.037mm의 포인트 간격의 데이터를 획득할 수 있어,
10mm 이하의 작은 제품도 스캔이 가능합니다.

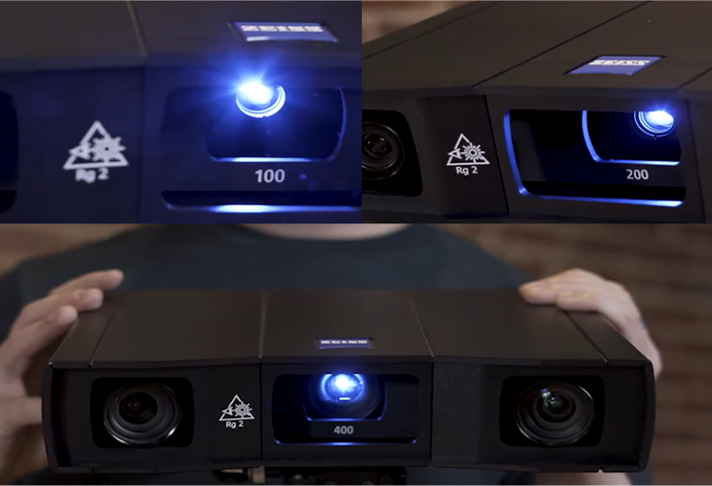

3 다양한 스캔 영역
- MV100, MV200, MV400의 3가지 스캔 영역을 제공하며,
중∙소형 물체에 대한 고정밀 측정을 할 수 있습니다.

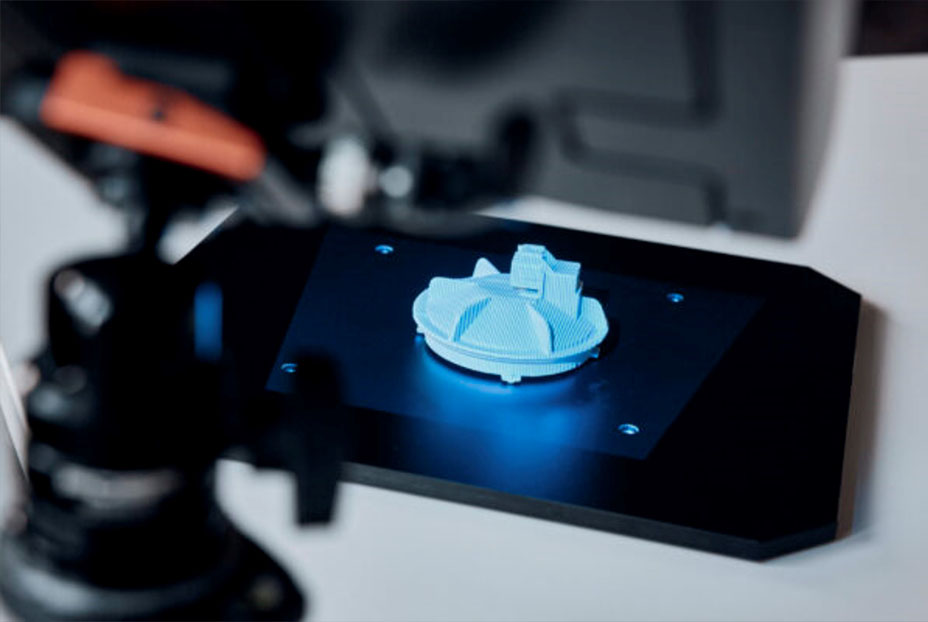

4 편의성

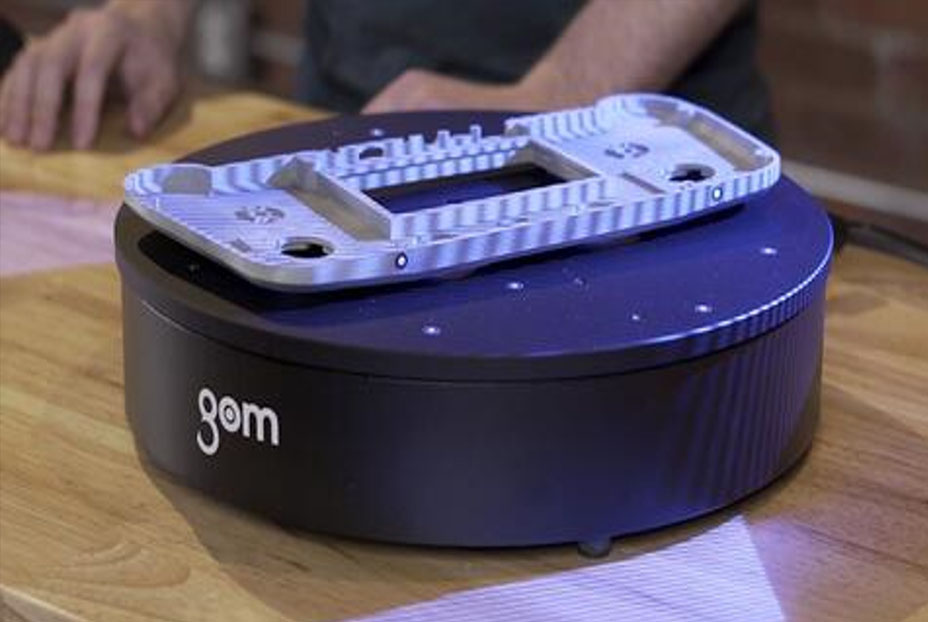

- 추가 옵션으로 제공되는 턴테이블을 함께 사용하면,
작업자의 클릭 한번으로 스캐너가 바라보는 방향의 360도 데이터를 빠른 시간안에 자동으로 획득합니다.

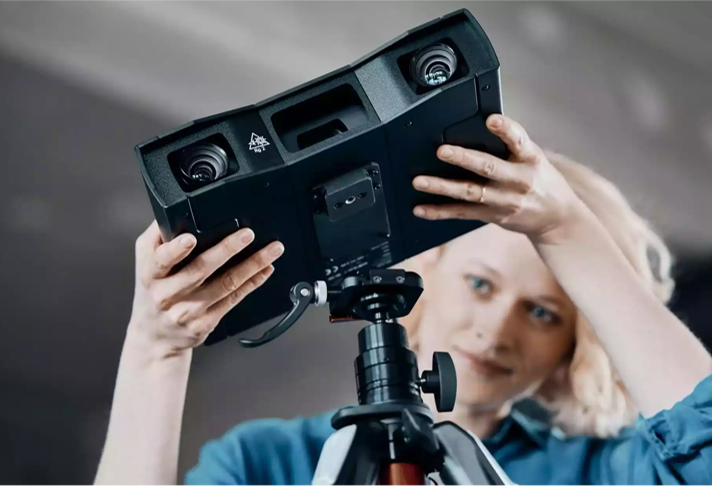

5 경량화
- 약 2.5kg의 매우 가벼운 무게와 컴팩트한 디자인은
스캐너를 거치하는 삼각대의 경량화에도 도움을 줍니다.
삼각대의 경량화는 중형 이상의 제품을 스캔하거나
스캐너를 현장으로 이동하는데 있어 사용자의 피로감을 줄여줍니다.

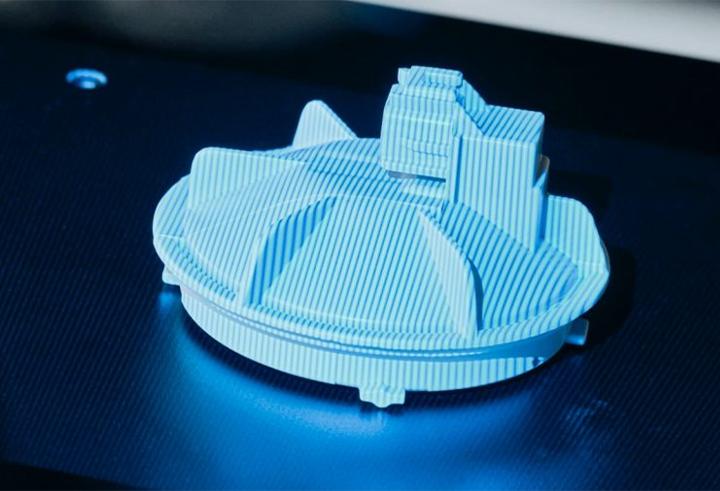

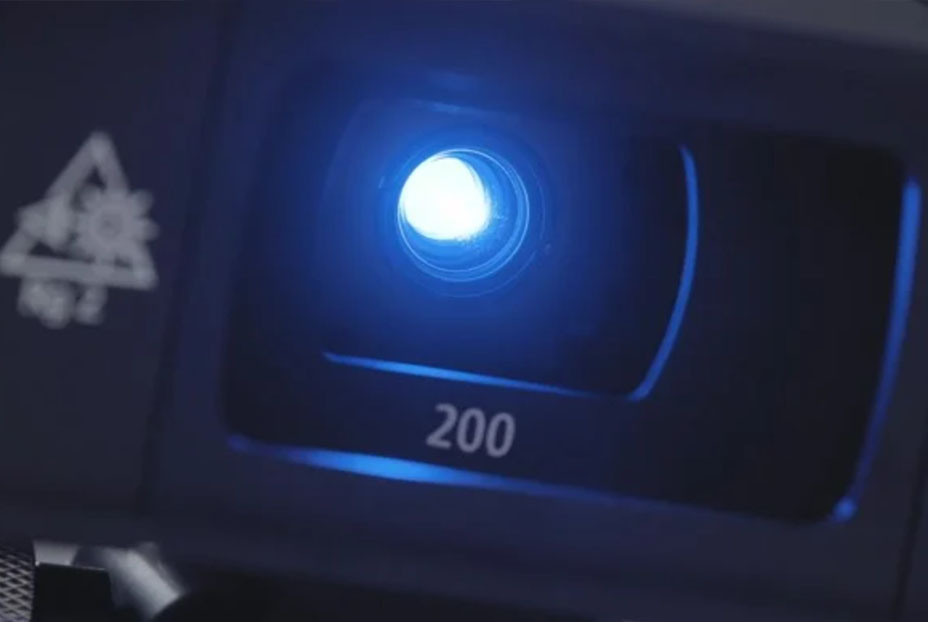

6 광원
- High-Speed Blue Light 기술이 적용된 ATOS Q는
주변 밝기에 덜 민감하며, 1초 이내에 1회 스캔을 진행합니다.
소개 동영상
적용 분야
유지보수
- 덴트, 부식 및 손상에 대한 3D 검사
- 유지보수 부품의 CAD 제작
- 단종 부품에 대한 맞춤 실물 제작
- 마모 모니터링

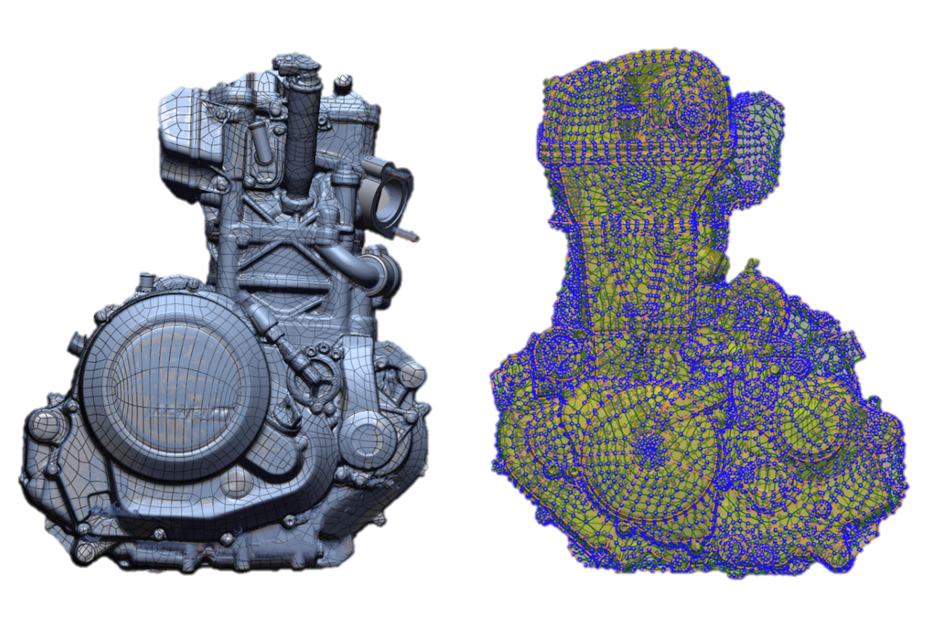

역공학
- 3D SCAN to CAD
- 금형 수정, 보완 등
- 문화재 복원 및 디지털 데이터 보관
- 경쟁업체 제품 분석

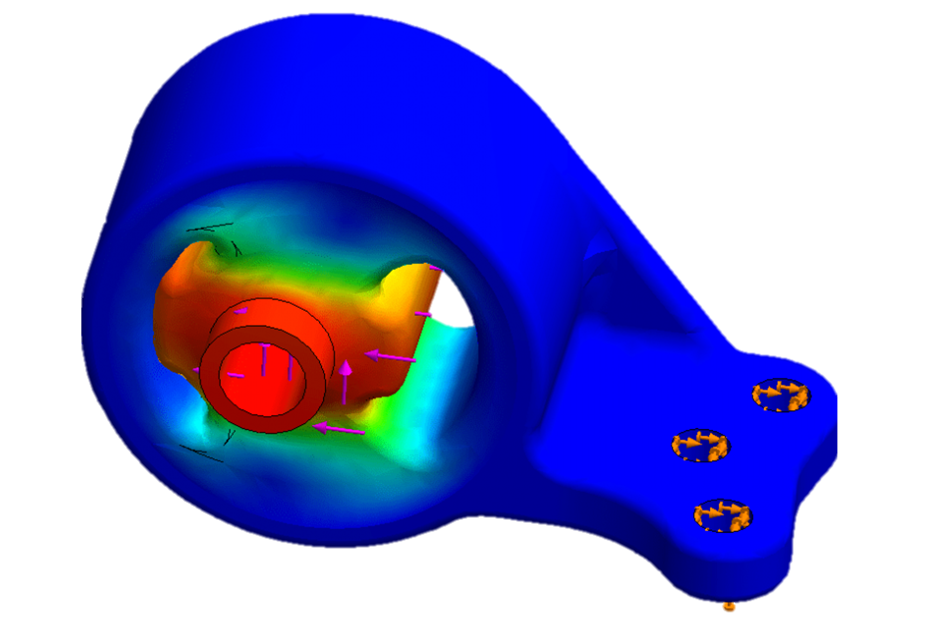

가상 시뮬레이션
- 전산 유체 역학(CFD)
- 유한 요소 해석(FEA)
- 제품 최적화(Optimization)
- 멀티 바디 역학(MBD)
디자인
- 복잡한 형상과 물리적 개체에 대한 디지털화
- 디자인 수정
- 인테리어 디자인
- 컨셉 설계

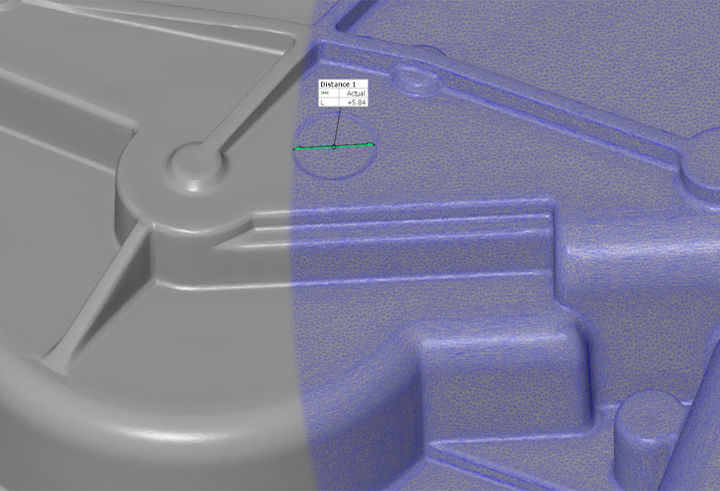

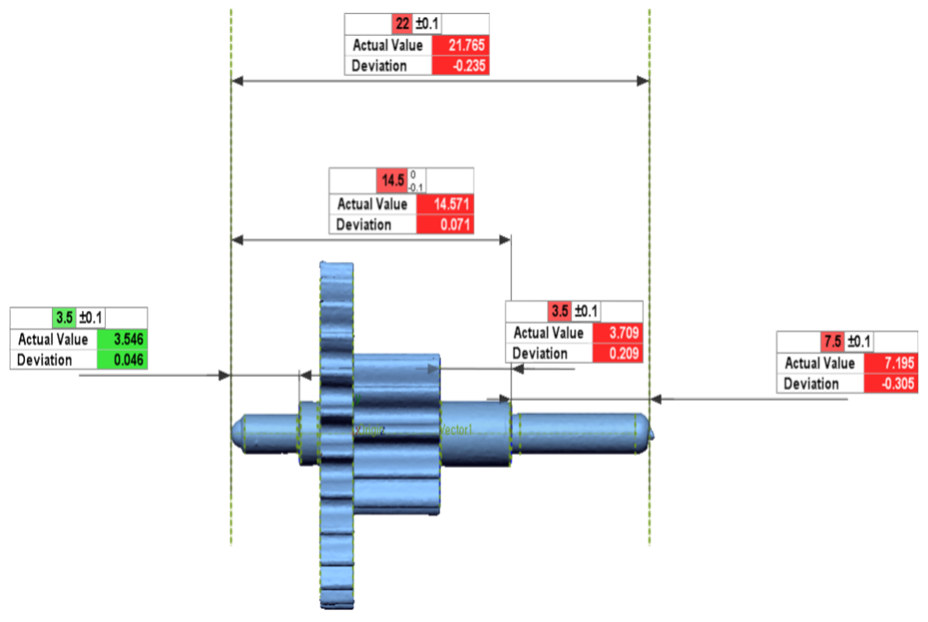

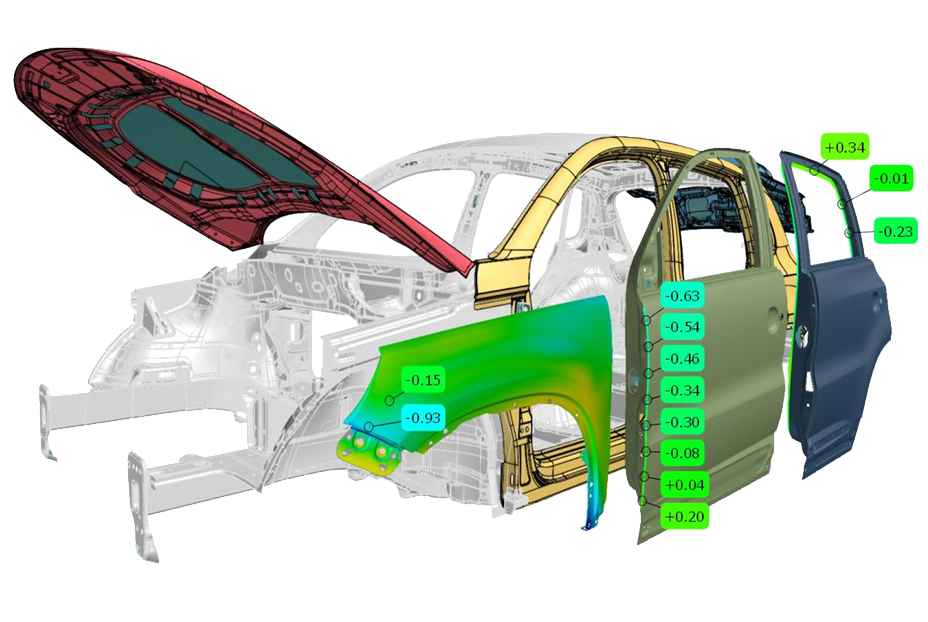

품질관리
- 다양한 방법을 통해 제품을 검사 및 분석
- 테스트 전/후 비교
- 가상 조립을 통한 부품간 조립성 검사
- 제품 불량원인 분석
다양한 산업군
- 자동차, 철도, 우주항공 및 조선
- 중공업, 발전소, 석유 및 가스산업
- 금형 및 기타 기계제조
- 농업, 임업 및 광업
제품 사양
| MV100 | MV200 | MV400 | |
| 광원 | Bule LED | ||
| 해상도 | 6,000,000 포인트 | ||
| 포인트 간격 | 0.037mm | 0.060mm | 0.129mm |
| 스캔 영역 | 100 x 65mm | 200 x 125mm | 400 x 250mm |
| 제품간 거리 | 400mm | 450mm | 500mm |
| 케이블 길이 | 5m | ||
| 연결 표준 | USB 3.0 | ||
| 외형 | 290 x 215 x 80mm | ||
| 무게 | 약. 2.5kg | ||
| 품질 보증 | 1년 | ||
