3D 레이저 스캔 기술이 급속화되면서 공장 BIM 구축 및 시설물 관리에 사용되는 등 공장 시공부터 준공까지 관리하는 작업에 많은 기여를 하고 있습니다.
오늘은 영국에서 광대역 스캐너를 활용하여 공장 사업의 준공 자료를 관리하고 상당한 비용을 절약한 사례를 살펴보겠습니다.
"쉽고 편하게 시설물 데이터를 취득하는 FARO Focus"
영국 런던에 본사를 둔 Red Laser Scanning은 건축, 건설 및 공장, 시설 관리 산업에 서비스를 제공하는 건축 측량 및 3D 레이저 스캐닝을 지원하는 회사입니다.
웨일즈 남부에 위치한 ROCKWOOL Ltd 공장에 대한 준공 캡처와 모델링이 필요한 장비와의 인터페이스 구축을 위해 시설의 9,585m2 면적을 문서화해야 했습니다.
이러한 목표 달성을 위해 FARO Focus Laser Scanner를 사용했습니다. 삼각대에 세워진 스캐너는 360도 회전하여 스캐닝을 진행하기에 쉽게 데이터를 취득하며, 공통된 참조 위치를 사용하여 여러 스캔을 정렬하는 자동 정렬 기능을 활용하여 후처리 작업을 편하게 할 수 있었습니다.

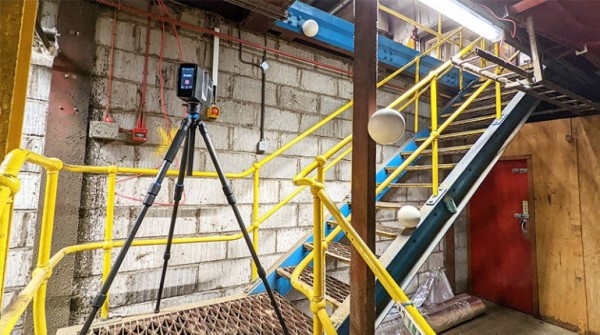

[공장 내부 스캐닝 - FARO Focus Scanner]
"현장 재방문 없이 작업 정보를 관리하는 3D Laser Scanner"
공장 레이아웃을 세밀하게 작성할 때 실수를 하거나, 설계 프로세스에서 너무 늦게 오류를 발견하면 재작업으로 인한 수만 달러 비용과 시간의 손해를 보게 됩니다.
새로운 장비를 설치하고 시설을 재건축할 때마다 현장에 나가서 측정을 하고 사진을 찍고 중요한 세부 내용을 관리해야 하므로 현장을 재방문해야 합니다.
최근에 이러한 비용과 시간, 동선 낭비 감소를 위해 레이저 스캐너 기술이 도입되어 제조 산업에 도움을 주고 있습니다.
포인트 클라우드 데이터를 활용하여 현장 데이터를 취득하면 현장 재방문 없이 데이터를 확인하고 치수 정보를 획득할 수 있으며, 3D의 시각적 자료를 활용할 수 있기 때문에 공장 레이아웃 작성의 실수를 줄이고 비용과 시간을 감소시킬 수 있습니다.

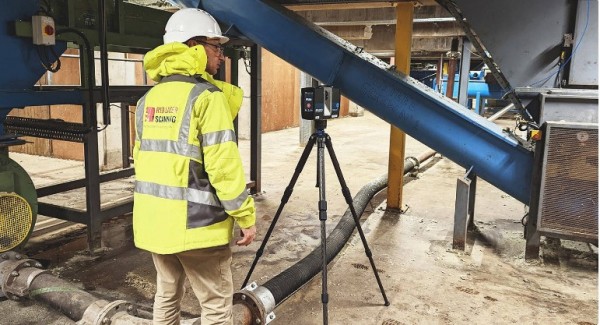

[공장 내부 스캐닝을 통한 작업 효율 증대]
"3D 공간 정보와 치수 확인이 가능한 소프트웨어, FARO SCENE"
회사의 전문 지식과 FARO 기술 덕분에 프로젝트가 성공적으로 완료되었습니다.
포인트 클라우드 형식으로 취득한 데이터를 처리하고 정렬하는 작업은 FARO SCENE 소프트웨어에서 이루어졌습니다. SCENE 소프트웨어에서 실제 개체와 환경에 대하여 인상적인 3D 시각화를 만들고 해당 데이터를 다양한 형식으로 내보낼 수 있습니다.

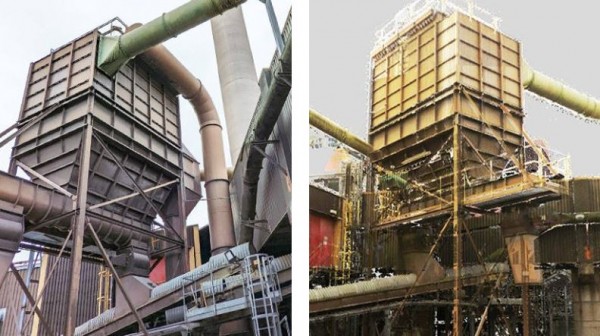

[사진 - ROCKWOOL Ltd 공장 외부 시설] [포인트 클라우드 데이터 - ROCKWOOL Ltd 공장 외부 시설]
본 프로젝트의 작업 관리자인 Nick Forrest는 FARO SCENE 기술의 추가적인 이점을 강조했습니다.
생동감 있는 3D 공간 정보 제공
FARO SCENE에서 처리하는 포인트 클라우드 데이터는 탁월한 정보 매체가 될 수 있으며, 회의를 위한 시각화 도구로 쉽게 사용하거나 위치에 대한 기억을 되살리는 데 사용할 수 있습니다.또한 현장에 방문하지 못한 작업자에게 시각적인 공간 정보를 제공하여 작업의 효율을 높일 수 있습니다.
안정성 확보와 정확한 측정
시각적인 3D 데이터 취득을 통해 2D 도면 상에 구현되지 않은 위험한 공간을 파악하여 안정성을 확보할 수 있습니다.
그리고 FARO 후처리 소프트웨어인 SCENE에서 치수검사 기능을 활용하여 원하는 위치 간 거리 측정이 가능합니다.
정교한 소프트웨어
FARO SCENE 소프트웨어는 Clipping Box 기능을 활용하여 불필요한 부분을 정밀하게 숨기거나 제거할 수 있습니다.
또한, 시점을 설정하여 3D 색상 데이터를 동영상으로 제작할 수 있으며, e57,rcp,dxf,pts,las 등의 많은 확장자가 호환이 되어 설계 소프트웨어에 연동이 가능합니다.
FARO Focus 스캐너에서 프로젝트에 가져온 다양한 기술은 데이터 시각화 및 공유, 세부 정보를 빠르게 수집하는 능력, 특정 공간의 안정성 파악 및 치수 검사 라는 많은 이점이 부각되었고 스캐닝 작업의 가치를 입증했습니다.
Red Laser Scanning 회사에서는 FARO 스캐너를 통한 레이저 스캐닝 기술을 통해 ROCKWOOL 프로젝트를 훨씬 더 빨리 완료하여 회사에서 많은 비용을 절약했다고 밝혔습니다.
향후 시설 업그레이드 및 개선을 위해 FARO 스캐너 기술에 의존할 계획이라고 덧붙였습니다.
